Sve što trebate znati o AN fittingima i AN crijevima

Što su AN fittingi i AN crijeva?

AN fittingi i crijeva posebni su priključci i sustavi crijeva koji su izvorno razvijeni za vojsku (Army-Navy) za uporabu u ekstremnim uvjetima, poput visokih tlakova i temperatura. Danas su vrlo popularni među ljubiteljima automobila, u motosportu, pa čak i u zrakoplovstvu, jer su iznimno pouzdani i izdržljivi. Njihova glavna značajka je poseban konusni spoj od 37°, koji omogućuje čvrsto i sigurno spajanje bez dodatnih brtvi. To znači da tekućine poput goriva, ulja ili vode mogu protjecati bez curenja, čak i pri velikim opterećenjima i vibracijama.

AN cijevi često su ojačana opletom od nehrđajućeg čelika ili izrađena od PTFE-a (teflona) te su prikladna za prijenos goriva, ulja, vode ili hidrauličnih tekućina. Zajedno s AN fittingima čine modularan, izdržljiv i estetski sustav za sve vrste vodova u vozilima.

Sestavni dio AN priključka su:

• Konusno tijelo od 37° (dio fittinga)
• Čahura (dio fittinga)
• Matica (dio fittinga)
• Cijev (AN cijev ispravne veličine)

Dimenzije i kompatibilnost AN fittinga

AN fittingi i crijeva dostupni su u različitim dimenzijama, koje se mjere u šesnaestinama inča. Na primjer, AN3 znači unutarnji promjer crijeva od približno 3/16 inča, a AN6 6/16 inča odnosno 3/8 inča. Najčešće dimenzije su AN3, AN4, AN6, AN8, AN10, AN12 i AN16. Važno je odabrati pravilnu dimenziju s obzirom na protok tekućine i tlak koji će sustav održavati.

• AN6 = 3/8″ (9.53 mm)
• AN8 = 1/2″ (12.7 mm)
• AN10 = 5/8″ (15.88 mm)
• AN12 = 3/4″ (19.05 mm)
• AN16 = 1″ (25.4 mm)

Za većinu automobilskih primjena koriste se sljedeće veličine:

• AN3 i AN4: kočioni sustav i sustav spojke.
• AN6: sustavi dovoda goriva, hidraulični spojevi
• AN8, AN10 i veće: sustavi hlađenja ulja (AN8 i AN10), sustavi dovoda goriva (kod većih snaga), sustav rashladne tekućine (AN20 i više).

Kada birate fittinge i crijeva, oznaka AN mora biti ista za oboje (npr. 6AN crijevo s 6AN fittingom) kako biste osigurali pravilan promjer i nesmetan protok tekućine.

Različite vrste fittinga

Dostupno je više vrsta AN fittinga, ovisno o načinu spajanja i namjeni:

• Swivel fittingi: omogućuju okretanje crijeva tijekom montaže, što sprječava uvijanje crijeva i pojednostavljuje ugradnju. Dostupni su u različitim oblicima – ravni, 45°, 90°, 180°, …
• Weld-on fittingi: namijenjeni su izravnom zavarivanju na metalne cijevi ili spremnike, što osigurava iznimno čvrst spoj.
• Push-on fittingi: omogućuju brzu montažu bez uporabe obujmica, prikladni su za niskotlačne sustave.
• Bulkhead fittingi: omogućuju prolaz kroz stijenke ili protupožarne zidove i osiguravaju brtvljenje s obje strane.

Swivel Weld-on Push-on Bulkhead

Različite vrste AN cijevi

AN crijeva također su dostupna u različitim izvedbama, ovisno o namjeni i zahtjevnosti sustava:

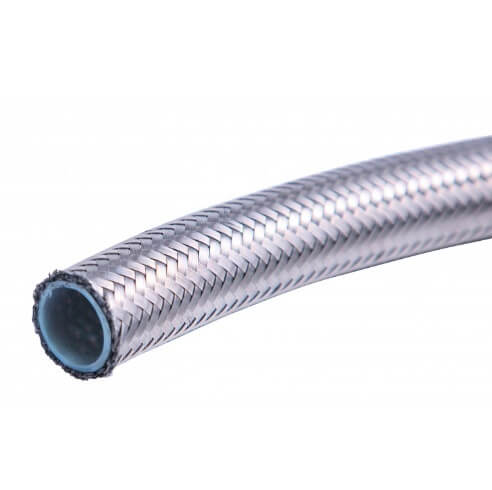

• PTFE (teflonska) pletena crijeva : iznimno otporna na visoke temperature, kemikalije i tlak. Često se koriste za kočnice, spojke i vodove goriva, gdje je važna visoka otpornost.

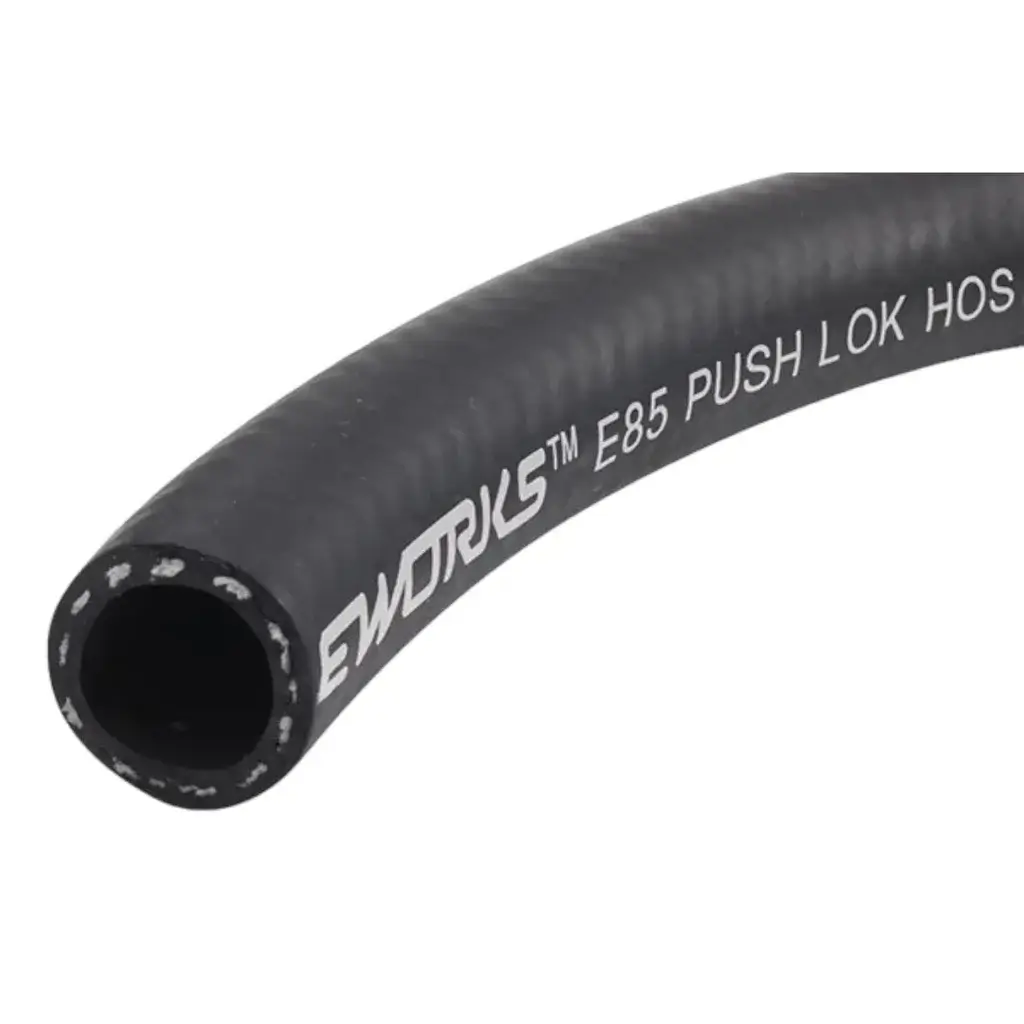

• Gumene pojačane cijevi: popularna zbog svoje fleksibilnosti, ali manje otporna na ekstremne uvjete u usporedbi s PTFE crijevima. Često se koriste za niskotlačne primjene, poput rashladnih sustava i povratnih vodova goriva.
• Crijeva s najlonskim plaštem: kombinacija lake konstrukcije i čvrstoće, prikladne za gorivne linije i sustave za prijenos ulja.

Uporaba AN fittinga i crijeva

AN fittingi koriste se u različitim sustavima gdje je potrebno osigurati visoku protočnost, sigurnost i otpornost na visoke temperature i tlakove. Postupak izrade AN crijeva uključuje nekoliko osnovnih koraka:

1. Odabir pravilne dimenzije crijeva s obzirom na namjenu (npr. dovod goriva, ulje, hidraulika).
2. Priprema crijeva (rezanje na odgovarajuću duljinu, uklanjanje eventualnih metalnih ostataka).
3. Montaža fittinga na crijevo, što obično uključuje uporabu čahure (ferrule) i matice za osiguranje nepropusnog spoja.
4. Spajanje na sustav preko adaptera ili pretvornika, ako je potrebno prijeći na drugi sustav (npr. BSP, NPT).

AN fittingi posebno su popularni u automobilizmu i motosportu zbog svoje izdržljivosti, estetskog izgleda i mogućnosti prilagodbe. Također su odličan izbor za projekte gdje je potrebno brzo i pouzdano spajanje sustava tekućina.

Primjer uporabe:

1. Sustav za dovod ulja na turbini: Na blok motora zavarimo AN10 weld-on fitting. Pripremimo AN10 crijevo s AN10 fittingima na obje strane. Na turbinu postavimo adapter s NPT standarda na AN10, npr. 1/4 NPT -> AN10 adapter. Na taj način pripremimo crijeva za ulje prema standardu AN10.
2. Sustav za dovod goriva: Na spremnik goriva zavarimo AN6 weld-on fitting. Pripremimo AN6 crijevo s AN6 fittingima na obje strane. Na visokotlačnu pumpu postavimo adapter s BSP na AN6. Crijevo provedemo od spremnika do pumpe i zatim dalje do motora. Na taj način osiguravamo pouzdan i nepropustan dovod goriva.
3. Sustav za hlađenje ulja: Postavimo adapter za filtar ulja s AN10 izlazima. Pripremimo dva AN10 crijeva (1x izlaz, 1x povrat), koja provedemo kroz hladnjak ulja. Na taj način stvaramo sustav hlađenja ulja prema standardu AN10.

Završetak

Kod AN fittinga i crijeva ne postoji univerzalan odgovor ni “plug and play” rješenje. Potrebno je pravilno isplanirati sustav i zatim se odlučiti za prave veličine, fittinge i crijeva. Svakako su nezamjenjive komponente u svijetu motosporta, a ponegdje i na automobilima za svakodnevnu uporabu.
